饱和蒸汽 压缩空气涡轮流量计MCL系列

型号:MCL系列

浏览量:806

更新时间:2024-06-05

简要描述:

饱和蒸汽 压缩空气涡轮流量计MCL系列 一般气体及液体的体积流量计,被广泛用于纺织印染、石油、化工、冶金制药、热电、造纸,消防工业的计量管理及过程控制.

饱和蒸汽 压缩空气涡轮流量计MCL系列

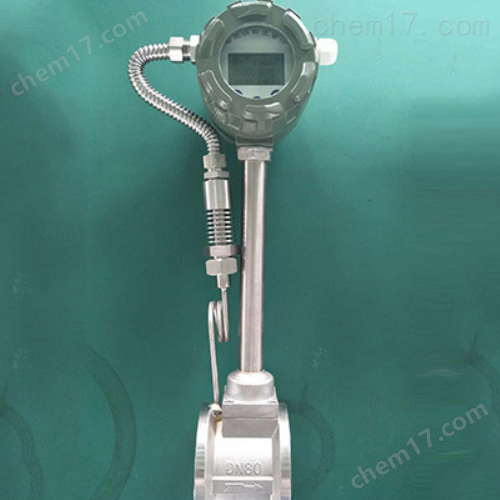

饱和蒸汽流量计

结构简单牢固,无可动部件,可靠性高 .饱和蒸汽流量计传感器差动电容设计,抗振性能好,传感器陶瓷内芯设计,工作温度范围宽.饱和蒸汽流量计外置式探头,不易堵塞,抗污性能好.饱和蒸汽流量计测量范围宽,一般范围度可达1:15以上.饱和蒸汽流量计压损小,能量损失低,便于节能流量范围满足以下流量范围,下限可扩展到2/3处,例如15口径侧液体低为0.3*2/3=0.2m³

饱和蒸汽流量计 [1]型号为:SYLUGB结构简单牢固,无可动部件,可靠性高 .传感器差动电容设计,抗振性能好,传感器陶瓷内芯设计,工作温度范围宽.外置式探头,不易堵塞,抗污性能好.测量范围宽,一般范围度可达1:15以上.压损小,能量损失低,便于节能流量范围满足以下流量范围,下限可扩展到2/3处,例如15口径侧液体低为0.3*2/3=0.2m3

饱和蒸汽 压缩空气涡轮流量计MCL系列安装及设计

饱和蒸汽流量计仪表在在管道上可以水平、垂直或倾斜安装。测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处;测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。测液体直管段必须按要求,测气体的直管段可适当放宽。

1.测饱和蒸汽干度必须达到75%,再低影响的是精度.介质要单相介质,否则影响的也是精度。

2.测液体要求无脉动流,如有可尽量加长直管段,表前段有拐弯

3.表的前端直管段不够且必须安装阀门安装球阀或闸阀,不要安装蝶阀

饱和蒸汽 压缩空气涡轮流量计MCL系列工况流量范围表

仪表口径(mm)

液体

气体和蒸汽

测量范围(m/h)

输出频率范围(Hz)

测量范围(m/h)

输出频率范围(Hz)

15

0.3-6

36-446

2.4-36

260-1600

20

0.6-40

32-396

4-50

230-1360

25

1.2~16

25~336

8.8~55

190~1140

32

1.5-20

16-286

10-160

160-1090

40

2~40

10~200

27~205

140~1040

50

3~60

8~160

35~380

94~1020

80

6.5~130

4.1~82

86~1100

55~690

100

15~220

4.7~69

133~1700

42~536

150

30~450

2.8~43

347~4000

33~380

200

45~800

2~31

560~8000

22~315

250

65~1250

1.5~25

890~11000

18~221

300

95~2000

1.2~24

1360~18000

16~213

(300)

100~1500

5.5~87

1560~15600

85~880

(400)

180~3000

5.6~87

2750~27000

85~880

(500)

300~4500

5.6~88

4300~43000

85~880

(600)

450~6500

5.7~89

6100~61000

85~880

(800)

750~10000

5.7~88

11000~110000

85~880

(1000)

1200~1700

5.8~88

17000~170000

85~880

>(1000)

协议




协议

压缩空气涡轮流量计:
具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定



1.基本参数

执行标准

涡轮流量传感器(JB/T9246-1999)

仪表口径及连接方式

4、6、10、15、20、25、32、40采用螺纹连接

(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接

精度等级

±1%R、±0.5%R、±0.2%R(需特制)

量程比

1:10;1:15;1:20

传感器材质

304不锈钢、316(L)不锈钢等

使用条件

介质温度:-20℃~ 120℃ 环境温度:-20℃~ 60℃

相对湿度:5%~90% 大气压力:86KPa~106KPa

信号输出功能

脉冲信号、4~20mA信号

通讯输出功能

RS485通讯、HART协议等

工作电源

A.外电源: 24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等

B.内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。

信号线接口

基本型:霍斯曼接头或自带三芯线缆;防爆型:内螺纹M20×1.5

防爆等级

ExdIIBT6或ExdIICT4

防护等级

IP65或更高(可订制)

2.流量范围及工作压力

仪表口径

(mm)

正常流量范围(m3/h)

扩展流量范围(m3/h)

常规连接方式

与耐压等级

特制耐压等级(MPa)

(法兰夹装)

DN 4

0.04~0.25

0.04~0.4

螺纹连接/6.3MPa

10、16、25

DN 6

0.1~0.6

0.06~0.6

螺纹连接/6.3MPa

10、16、25

DN 10

0.2~1.2

0.15~1.5

螺纹连接/6.3MPa

10、16、25

DN 15

0.6~6

0.4~8

螺纹连接/6.3MPa

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 20

0.8~8

0.45~9

螺纹连接/6.3MPa

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 25

1~10

0.5~10

螺纹连接/6.3MPa

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 32

1.5~15

0.8~15

螺纹连接/6.3MPa

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 40

2~20

1~20

螺纹连接/6.3MPa

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 50

4~40

2~40

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 65

7~70

4~70

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 80

10~100

5~100

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 100

20~200

10~200

法兰连接/1.6MPa

2.5、4.0、6.3、10、16、25

DN 125

25~250

13~250

法兰连接/1.6MPa

2.5、4.0、6.3、10、16

DN 150

30~300

15~300

法兰连接/1.6MPa

2.5、4.0、6.3、10、16

DN 200

80~800

40~800

法兰连接/1.6MPa

2.5、4.0、6.3、10、16

液体流量计:

液体流量计是根据卡门涡原理制造用于测量密封管道中液体、气体、

液体流量计

蒸汽流量的精密仪表,由于检测元件密封在检测体内,不被测介质,且内部无可动部件,无需进行现场维护,因此深受广大用户的推崇,被广泛用于纺织印染、石油、化工、冶金制药、热电、造纸,消防工业的计量管理及过程控制.有带现场显示3.6V电池供电和外供电源及输出4-20mA;远传显示可配二次仪表液晶中文显示,同时可带温度压力补偿 。仪表直读式,不需换算,使用方便,质量可靠)。


特点



  1. 无可动部件,运行可靠,性能较好,使用寿命长.

  2. 测量被测流体,不直接接触传感器,性能稳定.

  3. 压力损失较少,故比差压流量计具有节能特点.

  4. 结构简单而牢固,安装方便,维修费用极少



技术参数

编辑

测量介质:蒸汽(饱和蒸汽和过热蒸汽)、空气、一般气体和液体。

测量可能范围:雷诺数为 20000~7000000

正常工作范围:雷诺数为 8000~7000000

精度:液体 +1.0级 -1.0级

气体 +1.0级 -1.0级

蒸汽 +1.0级 -1.0级

重复性:+0.3% -.03%

输出信号:二线制4~20mA标准电流信号

三线制脉冲信号(低电平:0~1V; 高电平:大于4V; 占空比:约50%)

工作电源:3.6V电池、+12VDC、24VDC

介质温度:普通型 -40~250度

-40~400度(需订做)

工作压力:0~2.5Mpa。(应用户要求,可提供其他压力登记的留来能估计需定做)

传感器材质:碳钢;不锈钢(304)

管道口径:25~300(中间任意值)

电路放大器环境条件:温度;-40~+50度;湿度:小于等于85%RH
