型号：XYC
浏览量：837
更新时间：2024-06-05
电接点压力表-XYC在仪表下方应装有切断阀；当介质较脏或有脉冲压力时，可采用过滤器、缓冲器和稳压气等。,数字压力表则要看整体结构的合理性、所选取的材质、电子元器件的老化工艺、长期稳定性等

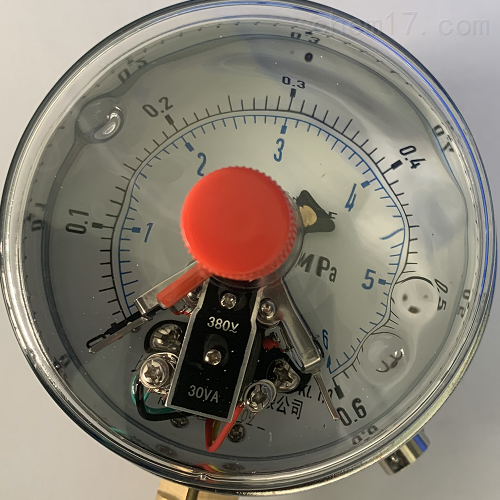

电接点压力表-XYC概述
该系列点接点压力表适用于一般压力表允许的工作条件，配已相应的电气元器件，能对被测的压力输出信号和系统自动控制。XYC系列产品具有工作可靠，接点功率大的优点；YXC系列产品适用于有机械振动和介质脉动的条件，具有良好的抗震性能。
电接点压力表由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。一般电接点压力表是用于测量对铜和铜合金不起腐蚀作用的气体、液体介质的正负压力，不锈钢电接点压力表用于测量对不锈钢不起腐蚀作用的气体、液体介质的正负压力并在压力达到预定值时发出信号，接通控制电路，达到自动控制的报警的目的。
电接点压力表基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。
电器原理
以控制压缩机电机为例：储气灌压力到达下限自动开启，到达上限自动停机。
控制过程如下：在压力到达（或开机时低与）下*，电接点压力表的活动触点（电源公共端）与下限触头接通，继电器J1动作并自锁， 其常开触头闭合驱动J3，电动机得电运转。 当压力到达上*，活动触点与上限触头接通，继电器J2动作，其常闭触头断开，切断J1供电，其常开点断开，J3释放，电机停转。 如此往复，达到自动控制的目的。
技术参数
表盘标度范围、精确度等级
|
表盘直径（mm） |
标度范围(MPa) |
精度度等级(%) |
|
￠60 |
0~100；-0.1~0、-0.1~2.4 |
2.5 |
|
￠100 |
0~100；-0.1~0、-0.1~2.4 |
1.6 (1) |
|
￠150 |
0~100；-0.1~0、-0.1~2.4 |
1.6 (1) |
注：括号内的精度等级仅供特殊订货。
大功率:30W
电接点压力表使用工作温度：-25℃~55℃
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
编辑
鉴于本系列仪表不仅具有设计新颖、结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外，而且又具有测控并茂、安装简单、维护量小等优点，因此，它是一般无指示、无切换差调整和无外设定装置的压力控制器所*的压力测控仪表。
为满足被测对象的各异(有耐震或耐腐蚀及防爆等要求),可选用符合要求的耐震电接点压力表或耐腐蚀电接点压力表及防爆电接点压力表等。
普通型电接点压力表适用于测量对铜合金、铁无腐蚀作用的气体及液体的压力。
普通电接点压力表
防腐型电接点压力表 主要测压元件及仪表外壳均采用不锈钢材料设计，适于测量腐蚀性较强的气体及液体的压力。
防腐耐震型电接点压力表通过对表体内充油，利用液体阻尼确保无振动显示，适用于测量介质强烈脉动及环境震动较大的场所。
防爆型电接点压力表 适用于环境有爆炸性混合物的危险场所。
