电接点液位计UHX-15

型号:UHX-15

浏览量:826

更新时间:2024-06-05

简要描述:

电接点液位计UHX-15在任何情况下都不会出现假液位。而且结构简单,安装维修方便,量程大,设计压力高使用寿命长,使用范围广。

电接点液位计UHX-15

电接点液位计UHX-15主要用于锅炉汽包、高低加热器、除氧器、蒸发器、直流锅炉 起动分离器、水箱等的水位测量。本装置由测量筒和二次仪表组成,采用数码显示和汽红、水绿双色发光二极管显示液位。测量筒的电极在水中对筒体的阻抗小,在汽中对筒体的阻抗大。 随着水位的变化,电极在水中的数量产生变化,转换成电阻值的变化,传送到二次仪表,从而实现水位的显示、 报警、保护联锁等功能。

电接点液位计UHX-15产品特点

    ①具有闪光、声音报警功能。
    ②具有4-20mA信号输出,可接DCS系统,设有保护联锁输出功能。
    ③具有自供电功能,断电后可继续工作4小时。
    ④仪表上设有三个按钮,a报警消音、b排污按钮、c检测按钮。


​电接点液位计技术参数:

    ①电源电压:220V±10% 、50Hz
    ②工作环境温度:-10-45℃
    ③工作相对湿度:≤85%
    ④液体水阻范围:0-500KΩ
    ⑤继电器输出接点容量:220V、3A
    ⑥水位显示点数:5-19点(***可达38点) 例如19点:0、±15、±30、±50、±75、±100、±150、±250、±300
    ⑦外形尺寸:800mm×160mm×300mm 安装尺寸: 15mm×76mm
    ⑧整机功率:≤5W

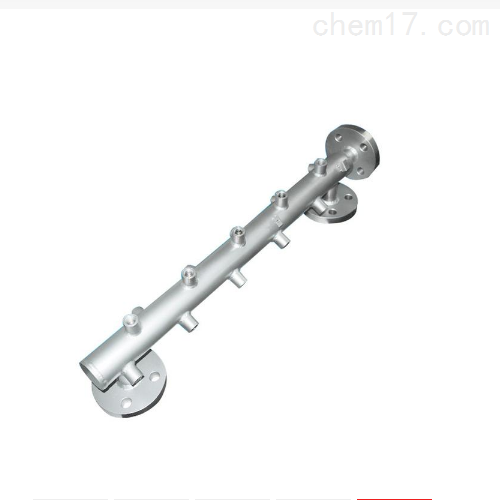

电接点液位计测量筒与电极:
    1.测量筒制造标准 按***机械行业标准JB/T6691-93锅炉用电接点液位计技术条件制造、生产、检验。
    2.电极(电接点)采用超纯陶瓷制造。结构分两种:压入式和螺纹式

电接点液位计主要技术指标:
    工称压力:1.6、2.5、4.0、6.4、10、12、16、22MPa 绝缘性能:≥500MΩ
    工作压力:≤21.56MPa 可测中心距:≤2200mm
    工作温度:372℃

电接点液位计工作原理:
    液位计根据水与汽电阻率不同而设计。测量筒的电极在水中对筒体的阻抗小。在汽中对筒体的阻抗大。 随着水位的变化,电极在水中的数量产生变化。转换成电阻值的变化。传送到二次仪表,从而实现水位的显示、 报警、保护联锁等功能。
