首页> 产品中心> 流量计> 酒精液体涡轮流量计MCL系列>MCL系列酒精液体涡轮流量计MCL系列

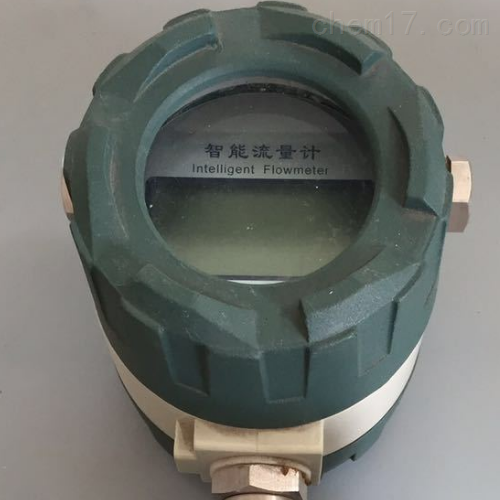

酒精液体涡轮流量计MCL系列

型号:MCL系列

浏览量:918

更新时间:2024-06-05

简要描述:

酒精液体涡轮流量计MCL系列是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。液体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的液体涡轮流量计可以应用于制药行业。

酒精液体涡轮流量计MCL系列

酒精液体涡轮流量计MCL系列​产品特点

高精度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到*的精确度,在贸易结算中是优先选用的流量计;输出脉冲频率信号,适用总量计量及与计算机连接,无零点漂移,抗干扰能力强;可获得很高的频率信号(3~4kHz),信号分辨力强;范围度款,中大口径可达1:20,小口径为1:10;结构紧凑轻巧,安装维护方便,流通能力大;适用高压测量,仪表表体上不必开孔,易制成高压型仪表;型传感器类型多,可根据用户特殊需要设计为各类型传感器,例如低温型、双向型、井下型、混砂型等可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便,

酒精液体涡轮流量计MCL系列测量范围及工作压力


仪表口径

(mm)

正常流量范围

(m³/h)

扩展流量范围

(m³/h)

默认安装方式及耐压等级

可选安装方式及默认耐压等级

  特制耐压等级

(MPa)

DN4

0.04~0.25

0.04~0.4

螺纹安装、6.3Mpa

法兰安装、2.5MPa

12、16、25

DN6

0.1~0.6

0.06~0.6

螺纹安装、6.3Mpa

法兰安装、2.5MPa

12、16、25

DN10

0.2~1.2

0.15~1.5

螺纹安装、6.3Mpa

法兰安装、2.5MPa

12、16、25

DN15

0.6~6

0.4~8

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN20

0.8~8

0.45~9

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN25

1~10

0.5~10

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN32

1.5~15

0.8~15

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN40

2~20

1~20

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN50

4~40

2~40

法兰安装、2.5Mpa

螺纹连接、6.3MPa

4.0、6.3、12、16、25

DN65

7~70

4~70

法兰安装、1.6Mpa

螺纹连接、6.3MPa

4.0、6.3、12、16、25

DN80

10~100

5~100

法兰安装、1.6Mpa

螺纹连接、6.3MPa

4.0、6.3、12、16、25

DN100

20~200

10~200

法兰安装、1.6Mpa



4.0、6.3、12、16、25

DN125

25~250

13~250

法兰安装、1.6Mpa



2.5、4.0、6.3、12、16

DN150

30~300

15~300

法兰安装、1.6Mpa



2.5、4.0、6.3、12、16

DN200

80~800

40~800

法兰安装、1.6Mpa



2.5、4.0、6.3、12、16

酒精流量计安装尺寸

  传感器的安装方式根据规格不同,采用螺纹或法兰连接,安装方式见图1、图2、图3,安装尺寸见下表:

公称通径(mm)

L(mm)

G

K(mm)

D(mm)

n(孔数)

4

225

G1/2







6

225

G1/2

10

345

G1/2

15

75

G1

Φ65

Φ14

4

20

80

G1

Φ75

Φ14

4

25

100

G5/4

Φ85

Φ14

4

32

140

G2

Φ100

Φ14

4

40

140

G2

Φ110

Φ18

4

50

150

G5/2

Φ125

Φ18

4

65

170



Φ145

Φ18

4

80

200

Φ160

Φ18

8

100

220

Φ180

Φ18

8

125

250

Φ210

Φ18

8

150

300

Φ240

Φ22

8

200

360

Φ295

Φ22

12

   酒精流量计产品分类

仪表型号

LWGYS-N

LWGYS-A

LWGYS-B

LWGYS-C

信号输出

脉冲

4-20mA

4-20mA/脉冲

供电电源

+24VDC±15%

+24VDC±15%

24VDC±15%

24VDC±15%

锂电池

24VDC±15%

精度等级

1.0~0.5级

1.0~0.5级

1.0~0.5级

测量范围

标准量程

标准量程

标准量程或扩展量程

显示器

通讯接口

可选RS485

通讯协议

Moubus HART

仪表材质

不锈钢

不锈钢

不锈钢

防爆等级

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

防护等级

IP60

IP65

IP65

整机功耗

< 1W

< 1W

< 1W

仪表通经

DN4~DN250

DN4~DN250

DN4~DN250

介质温度

-20℃~120℃

-20℃~120℃

-20℃~120℃

环境温度

-30℃~60℃

-30℃~60℃

-30℃~60℃
