首页> 产品中心> 热电偶> 装配式热电偶WRN-230>WRN-230装配式热电偶WRN-230

装配式热电偶WRN-230

型号:WRN-230

浏览量:772

更新时间:2024-06-05

简要描述:

装配式热电偶WRN-230为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃~1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。我厂从1987年起开始生产符合IEC标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶,应符合JB/T3238-1999

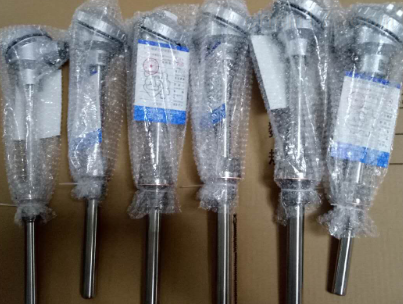

装配式热电偶WRN-230

装配式热电偶WRN-230主要技术指标

温度测量范围和允许误差

热电偶类别

代号

分度号

测量范围℃

允许偏差△t ℃

铂铑30-铂铑6

WRR

B

0~800

±1.5℃或±0.25%│t│

铂铑10-铂

WRP

S

0~1600

±1.5℃或±0.25%│t│

镍铬-镍硅

WRN

K

0~1300

±2.5℃或±0.75%│t│

镍铬-铜镍

WRE

E

0~800

±2.5℃或±0.75%│t│

注“t”为感温元件实测温度

热响应时间

在温度出现阶跃变化时,热电偶的输出变化至相当于该变化的50%,所需要的时间称为热响应时间,用T0.5表示。

热电偶公称压力

一般是指在室温情况下保护管所能承受的静态外压而不***裂。实际上,容许工作压力不仅与保护管材料、直径壁厚有关,还与其结构形式,安装方法、置入深度以及被测介质的流速和种类等有关。

热电偶***置入深度

应不小于其保护管外径的8~10倍(特殊产品例外)。

热电偶绝缘电阻(常温)

常温绝缘电阻的试验电压为直流500V±50V,测量常温绝缘电阻的大气条件为温度15~35℃,相对湿度45%,大气压力86~106kPa。

a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.

即Rr.L≥100 MΩ。M L>1m

式中:Rr-热电偶的常温绝缘电阻值MΩ

b.对于长度等于或不足1米的热电偶,它的常温绝缘电阻值应不小于100 MΩ

上限温度绝缘电阻

热电偶的上限温度绝缘电阻应不小于下表现定:

上限温度tm℃

试验温度t℃

电阻值MΩ

100≤tm<300

t=tm

10

300≤tm<500

t=tm

2

500≤tm<850

t=tm

0.5

850≤tm<1000

t=tm

0.08

1000≤tm<1300

t=tm

0.02

tm>1300

t=1300

0.02

装配式热电偶WRN-230型号表示

W

R

规格

内容





R



铂铑30-铂铑6

P



铂铑10-铂

N



镍铬-镍硅

E



镍铬-铜镍 (镍铬-康铜)

-

1



无固定式装置式

2



固定螺纹式

3



活动式法兰

4



固定法兰式

5



活动法兰角尺形式

6



固定螺纹锥形保护管式

安装固定形式

2



防溅式

3



防水式

4



隔爆式

接线盒形式

0

ø16mm保护管

1

ø25mm保护管(双层套管)

2

ø16mm高铝质管(单层套管)

3

ø20mm高铝质管

设计序号



W

R

-



 型号规格

统一设计型热电偶

无固定装置式(陶瓷保护管)热电偶

热电偶类别

产品型号

分度号

测温范围℃

规格

热响应时间T0.5S

直径mm

保护管材料

单支铂铑30-铂铑6

WRR-120

B

(LB-2)﹡

0~1600

Φ16

刚玉质

<150

WRR-121

Φ25

<360

双支铂铑30-铂铑6

WRR2-120

Φ16

<150

WRR2-121

Φ25

<360

单支铂铑10-铂

WRP-120

S

(LB-3)﹡

0~1300

Φ16

高铝质

<150

WRP-121

Φ25

<360

双支铂铑10-铂

WRP2-120

Φ16

<150

WRP2-121

Φ25

<360

单支镍铬-镍硅

WRN-122

K

(EU-3)﹡

0~1100

Φ16

高铝质

<240

WRN-123

0~1200

Φ20

双支镍铬-镍硅

WRN2-123

0~1100

单支铂铑30-铂铑6

WRR-130

B

(LL-2)﹡

0~1600

Φ16

刚玉质

<150

WRR-131

Φ25

<360

双支铂铑30-铂铑6

WRR2-130

Φ16

<150

WRR2-131

Φ25

<360

单支铂铑10-铂

WRP-130

S

(LB-3)﹡

0~1300

Φ16

高铝质

<150

WRP-131

Φ25

<360

双支铂铑10-铂

WRP2-130

Φ16

<150

WRP2-131

Φ25

<360

单支镍铬-镍硅

WRN-133

K

(EU-2)﹡

0~1200

Φ30

高铝质

<240

双支镍铬-镍硅

WRN2-133

0~1100

注:1)结构特征:非置入部分为碳钢20﹟

2)直径Φ25mm为双层瓷套管。

3)大“﹡”分度号作特殊规格订货。

保护管直径和长度规格表

Φ16(单层)

Φ20

Φ25(双层管)

总长L

置深I

总长L

置深I

总长L

置深I

300

150

400

250

550

400

350

200

450

300

650

500

400

250

550

400

900

750

450

300

650

500

1150

1000

550

400

900

750

1650

1500

650

500

1150

1000

2150

2000

900

750

1650

1500





1150

1000

2150

2000





无固定装置式热电偶

热电偶类别

产品型号

分度号

测温范围℃

保护管材料

规格

接线盒形式

总长Lmm

单支镍铬-镍硅

WRN-120

K

(EU-2)﹡

0~800

0~1000

不锈钢

ICr18Ni9Ti

不锈钢﹟

ICr25Ni20

300

350

400

450

550

650

900

1150

1650

2150

防溅式

双支镍铬-镍硅

WRN2-120

单支镍铬-铜镍

WRE-120

E

(EA-2)﹡

0~600

不锈钢

ICr18Ni9Ti

双支镍铬-铜镍

WRE2-120

单支镍铬-镍硅

WRN-130

K

(EU-2)﹡

0~800

0~1000

不锈钢

ICr18Ni9Ti

不锈钢﹟

ICr25Ni20

防水式

双支镍铬-镍硅

WRN2-130

单支镍铬-铜镍

WRE-130

E

(EA-2)﹡

0~600

不锈钢

ICr18Ni9Ti

双支镍铬-铜镍

WRE2-130

注1)热响应时间T0.5<90秒

  2)保护管材料中打“﹟”符号表示双支无此牌号材料

  3)打“﹡”分度号作特殊规格订货

固定螺纹式热电偶

热电偶类别

产品型号

分度号

测温范围℃

保护管材料

规格

接线盒形式

总长Lmm

置深lmm

单支镍铬-镍硅

WRN-220

K

(EU-2)﹡

0~800

0~1000

不锈钢

ICr18Ni9Ti

不锈钢﹟

ICr25Ni20

300

350

400

450

550

650

900

1150

1650

2150

150

200

250

300

400

500

750

1000

1500

2000

防溅式

WRN-220A

双支镍铬-镍硅

WRN2-220

WRN2-220A

单支镍铬-铜镍

WRE-220

E

(EA-2)﹡

0~600

不锈钢

ICr18Ni9Ti

WRE-220A

双支镍铬-铜镍

WRE2-220

WRE2-220A

单支镍铬-镍硅

WRN-230

K

(EU-2)﹡

0~800

0~1000

不锈钢

ICr18Ni9Ti

不锈钢﹟

ICr25Ni20

防水式

双支镍铬-镍硅

WRN2-230

单支镍铬-铜镍

WRE-230

E

(EA-2)﹡

0~600

不锈钢

ICr18Ni9Ti

双支镍铬-铜镍

WRE2-230

注1)热响应时间T0.5<90秒。

  2)保护管材料中打“﹟”符号表示双支无此牌号材料。

  3)打“﹡”分度号作特殊规格订货。

  4) 公称压力:10Mpa。

固定螺纹型号规格对照表

产品型号

固定螺纹规格

M0

WRN-220

M27×2

WRN-220A

***/4〞

WRN2-220

M27×2

WRN2-220A

***/4〞

WRE-220

M27×2

WRE-220A

***/4〞

WRE2-220

M27×2

WRE2-220A

***/4〞

WRN-230

M27×2

WRN2-230

M27×2

WRE-230

M27×2

WRE2-230

M27×2

活动式法兰式热电偶

热电偶类别

产品型号

分度号

测温范围℃

保护管材料

规格

接线盒形式

总长Lmm

单支镍铬-镍硅

WRN-320

K

(EU-2)﹡

0~800

0~1000

不锈钢

ICr18Ni9Ti

不锈钢﹟

ICr25Ni20

300

350

400

450

550

650

900

1150

1650

2150

防溅式

双支镍铬-镍硅

WRN2-320

单支镍铬-铜镍

WRE-320

E

(EA-2)﹡

0~600

不锈钢

ICr18Ni9Ti

双支镍铬-铜镍

WRE2-320

单支镍铬-镍硅

WRN-330

K

(EU-2)﹡

0~800

0~1000

不锈钢

ICr18Ni9Ti

不锈钢﹟

ICr25Ni20

防水式

双支镍铬-镍硅

WRN2-330

单支镍铬-铜镍

WRE-330

E

(EA-2)﹡

0~600

不锈钢

ICr18Ni9Ti

双支镍铬-铜镍

WRE2-330

注1)热响应时间T0.5<90秒。

  2)保护管材料中打“﹟”符号表示双支无此牌号材料。

  3)打“﹡”分度号作特殊规格订货。

固定法兰式热电偶

热电偶类别

产品型号

分度号

测温范围℃

保护管材料

规格

接线盒形式

总长Lmm

置深lmm

单支镍铬-镍硅

WRN-420



K

(EU-2)﹡



0~800

0~1000

不锈钢

ICr18Ni9Ti

不锈钢﹟

ICr25Ni20







300

350

400

450

550

650

900

1150

1650

2150







150

200

250

300

400

500

750

1000

1500

2000







防溅式

WRN-420A

双支镍铬-镍硅

WRN2-420

单支镍铬-铜镍

WRE-420



E

(EA-2)﹡



0~600



不锈钢

ICr18Ni9Ti

WRE-420A

双支镍铬-铜镍

WRE2-420

单支镍铬-镍硅

WRN-430



K

(EU-2)﹡



0~800

0~1000

不锈钢

ICr18Ni9Ti

不锈钢﹟

ICr25Ni20







防水式

双支镍铬-镍硅

WRN2-430

单支镍铬-铜镍

WRE-430



E

(EA-2)﹡



0~600



不锈钢

ICr18Ni9Ti

双支镍铬-铜镍

WRE2-430

注1)热响应时间T0.5<90秒。

  2)保护管材料中打“﹟”符号表示双支无此牌号材料。

  3)打“﹟”分度号作特殊规格订货。

  4) 公称压力:2.5Mpa。

固定法兰型号规格对照表

产品型号

固定法兰盘规格(***标准)

D0

D1

D2

H

WRN-420

Φ95

Φ65

Φ45

15

WRN-420A

Φ95

Φ70

Φ36

10

WRN2-420

Φ95

Φ65

Φ45

15

WRE-420

Φ95

Φ65

Φ45

15

WRE-420A

Φ95

Φ70

Φ36

10

WRE2-420

Φ95

Φ65

Φ45

15

WRN-430

Φ95

Φ65

Φ45

15

WRN2-430

Φ95

Φ65

Φ45

15

WRE-430

Φ95

Φ65

Φ45

15

WRE2-430

Φ95

Φ65

Φ45

15

活动式法兰角尺形热电偶

热电偶类别

产品型号

分度号

测温范围℃

保护管材料

规格
